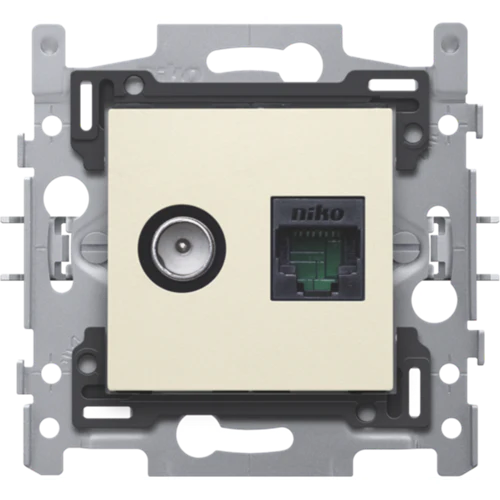

Combinaison d’une connexion coaxiale et RJ45 UTP Cat5E, exécution plate, support d’encastrement dimensions intérieures 45 x 45 mm et dimensions extérieures 60 x 71 mm, socle et set de finition Agréation Telenet Interkabel, Niko (100-65158)

Ce mécanisme intégrant 1 prise RJ45 Cat5E UTP et une prise coaxiale sert à établir une connexion réseau avec 1 appareil pour des applications de téléphonie, Ethernet, IP ou Internet. Toutes les prises du mécanisme sont connectées en étoile sur l’armoire de connexion centrale à l’aide d’un câble du même type de performance. Les dimensions intérieures du cadre de montage sont de 45 x 45 mm et ses dimensions extérieures de 60 x 71 mm et il est muni Set de finition compris. Agréation Telenet Interkabel.

Combinaison d’une connexion coaxiale et RJ45 UTP Cat5E, exécution plate, support d’encastrement dimensions intérieures 45 x 45 mm et dimensions extérieures 60 x 71 mm, socle et set de finition Agréation Telenet Interkabel.

• Degré de protection: IP20
• Degré de protection: protection IP41 pour l’ensemble du mécanisme, de l’enjoliveur et de la plaque de recouvrement
• L’association d’un mécanisme, d’un enjoliveur et d’une plaque de recouvrement présente une résistance aux chocs de IK06
• Marquage: CE

Socle universel pour fonctions 45 x 45 mm.

• Degré de protection: protection IP41 pour l’ensemble du mécanisme, de l’enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L’association d’un mécanisme, d’un enjoliveur et d’une plaque de recouvrement présente une résistance aux chocs de IK06
• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d’un diamètre de 3 mm pour montage sur panneaux
• Méthode de fixation
  • avec vis, pour une fixation facile dans une boîe d’encastrement avec des encoches
• Entraxe
  • assemblage simple et rapide d’un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l’entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l’aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d’aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
• Température d’ambiance: -5 – +40 °C
• Dimensions (HxLxP): 45 x 44.5 mm
• Marquage: CE

Set de finition pour connexion coaxiale simple et connexion réseau RJ45, cream.

• Matériau enjoliveur: L’enjoliveur est réalisé en polycarbonate inaltérable + asa. La matière première est teinte dans la masse.
• Couleur: cream (coloré dans la masse, par approximation RAL1013)
• Démontage: Le démontage s’opère tout simplement en détachant l’enjoliveur du mécanisme.
• Degré de protection: protection IP41 pour l’ensemble du mécanisme, de l’enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L’association d’un mécanisme, d’un enjoliveur et d’une plaque de recouvrement présente une résistance aux chocs de IK06
• Sécurité incendie
  • Les parties en plastique de l’enjoliveur sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C)
  • Les parties en plastique de l’enjoliveur sont exemptes d’halogènes.
• Dimensions finition : 45 x 45 mm (Hxl)
• Dimensions (HxLxP): 44.7 x 44.7 x 8.6 mm
• Marquage: CE

Adaptateur 9.5 exécution plate simple pour connecteurs RJ 650-450xx

• Résistance aux chocs: L’association d’un mécanisme, d’un enjoliveur et d’une plaque de recouvrement présente une résistance aux chocs de IK06

Connecteur RJ45 non blindé cat. 5E pour bandes passantes jusqu’à 100MHz

• Degré de protection: protection IP41 pour l’ensemble du mécanisme, de l’enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L’association d’un mécanisme, d’un enjoliveur et d’une plaque de recouvrement présente une résistance aux chocs de IK06
